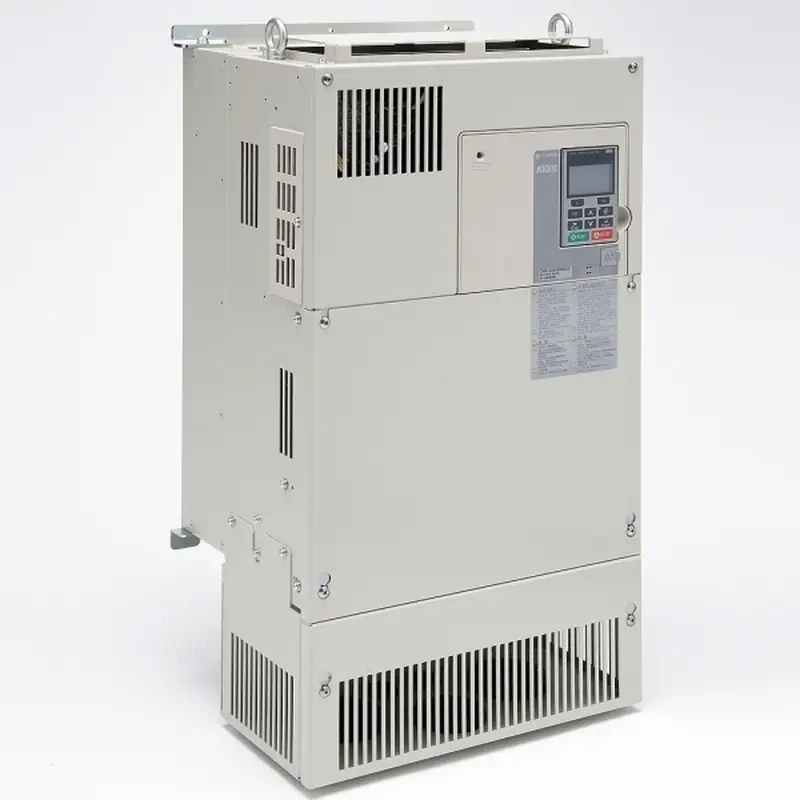

frekvenční měnič 75kW, typ CIMR-AC4A0165AAA

- Kompletní specifikace
- Parametry
- Ke stažení
- Související zboží1
- frekvenční měnič 75kW, typ CIMR-AC4A0165AAAza 2 pracovní dny u Vás...Kč 129 046,50Kč 106 650,00 bez DPH
Kompletní specifikace
Maximální výkon motoru: | 75 / 90kW (provoz HD / ND)** |
Výstupní proud: | 150 / 165A (provoz HD / ND) |
Výstupní napětí frekvenčního měniče: | 3 x 400V~ |
Rozsah napájecího napětí: | 3 x 380 až 480 V~ |
Výstupní kmitočet: | 0.1 až 400Hz |
Systém řízení: | Open and Closed Loop Current Vector, |
Open and Closed Loop V/f | |
Doba rozběhu/doběhu: | 0.01 až 6000s / 0.01 až 6000s, lineární nebo S-křivka |
DC brzdění: | programovatelný výkon, čas a řídící frekvence |
Elektrické připojení: | bezšroubové svorky |
Způsob programování: | klávesnice |
Zobrazovač: | LCD |
Vlastnosti analogových vstupů: | 3 vstupy pro zadávání rychlosti otáčení |
signálem 0 až 10 V, 4 až 20 mA, 0 až 20 mA | |
Přesnost výstupního kmitočtu | |
zadávaného číslicově/analogově: | 0.01 / 0.1% |
Další funkce: | 2 analogové programovatelné výstup 0 až 10 V, 4 až 20mA |
1 frekvenční programovatelný výstup | |
možnost zadání až 16-ti referenčních frekvencí | |
možnost zadání frekvence JOG | |
2 bezpečnostní vstupy | |
8 programovatelných digitálních vstupů, 14 nastavení | |
komunikační linka RS485 / 422 (max. 115kB/s) | |
1 chybový reléový výstup NO + NC | |
3 programovatelné reléové výstupy | |
snímnač zpětné vazby inkrementální nebo absolutní | |
Ochrany: | krátkodobý výpadek napájení, proti přetížení, proti |
přehřátí, podpětí, přepětí, proti zkratu | |
Pracovní teplota: | -10 až 40°C |
Elektrické krytí: | IP20 |
Hmotnost: | 42 kg |
Další vlastnosti: | vysoký rozběhový točivý moment (200% / 0,5 Hz) |
regulace otáček 1500:1 Closed Loop Vector (IM, PM motory), | |
200:1 Open Loop Vector (IM), 100:1 Open Loop Vector (PM), | |
přetížitelnost až 150%/1min (HD), až 120%/1min (ND), | |
online ladění, deklarovaná desetiletá životnost, | |
options pro průmyslové komunikace: Modbus, CC-Link, | |
Profibus, CanOpen, DeviceNet, Lonworks, EtherNet IP | |
** Velké zatížení (HD) aplikace s konstantním točivým momentem. Normální zatížení (ND) aplikace s proměnným točivým momentem. |
Parametry
Napájecí napětí3x 380 až 480V, 50 / 60Hz
Výstupní výkon75 / 90kW (provoz HD / ND)
Výstupní proud150 / 165A (provoz HD / ND)
Výstupní napětí3x 380 až 400V, 0.1 až 400Hz
